Come cablare un cavo di Rete Ethernet dritto o crociato
I cavi Ethernet (chiamati anche di "rete") sono quei cavi, che consentono di collegare i computer tra di loro o a dispositivi quali hub, router e modem.
Ne esistono di due tipi:
- dritti, che permettono di collegare il PC ai dispositivi di rete com hub, router, stampanti, modem ed altri.
- incrociati (o crossover), che consentono di collegare direttamente due PC fra loro senza passare per dispositivi di rete intermedi.
Prima di vedere lo schema del cablaggio è bene procurarsi quanto segue;
- Una matassa di cavo Ethernet: la lunghezza devi deciderla tu in base alle tue esigenze, ma considera che oltre i 10-15 metri con un cavo di categoria 5e si iniziano ad avere delle dispersioni di segnale.
- Due plug RJ45 (detto anche 8P8C): ossia i connettori in cui dovrai infilare i cavetti contenuti nel cavo Ethernet. Hannp 8 pin, ossia otto contatti metallici che dovranno toccare i fili del cavo Ethernet.
- Una forbice: servirà a spelare il cavo Ethernet prima di inserire i cavetti nel plug.
- Una pinza crimpatrice ad 8 pin: è lo strumento che permette di fissare i cavetti del cavo Ethernet all’interno del plug.

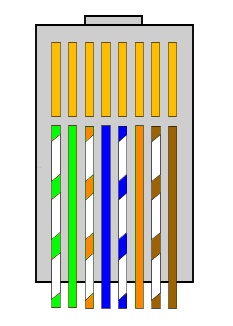

Di schemi per realizzare cavi di rete ne esistono due: EIA/TIA-568A ed EIA/TIA-568B. Quello che sceglierai dipenderà essenzialmente da cosa dovrai connettere. Un cavo diretto viene usato per connettere due dispositivi diversi (per esempio, un hub ed un PC). Due apparecchi simili solitamente richiedono invece un cavo incrociato. La differenza tra i due è che un cavo diretto ha entrambe le estremità cablate in maniera identica con il 568B, mentre un cavo incrociato è cablato con il 568A su un’estremità e con il 568B sull’altra.
Ecco lo scherma di tibo B (EIA/TIA-568B), che è quello più comune ed utilizzato a livello internazionale
Schema per cavo di rete dritto
- Bianco-Arancione
- Arancione
- Bianco-Verde
- Blu
- Bianco-Blu
- Verde
- Bianco-Marrone
- Marrone
Schema per cavo di rete incrociato
- Bianco-Verde
- Arancione
- Bianco-Arancione
- Blu
- Bianco-Blu
- Verde
- Bianco-Marrone
- Marrone
Puoi trovare maggiori dettagli e qualche illustrazione grafica degli schemi per realizzare cavi Ethernet collegandoti a questa pagina di Wikipedia.
